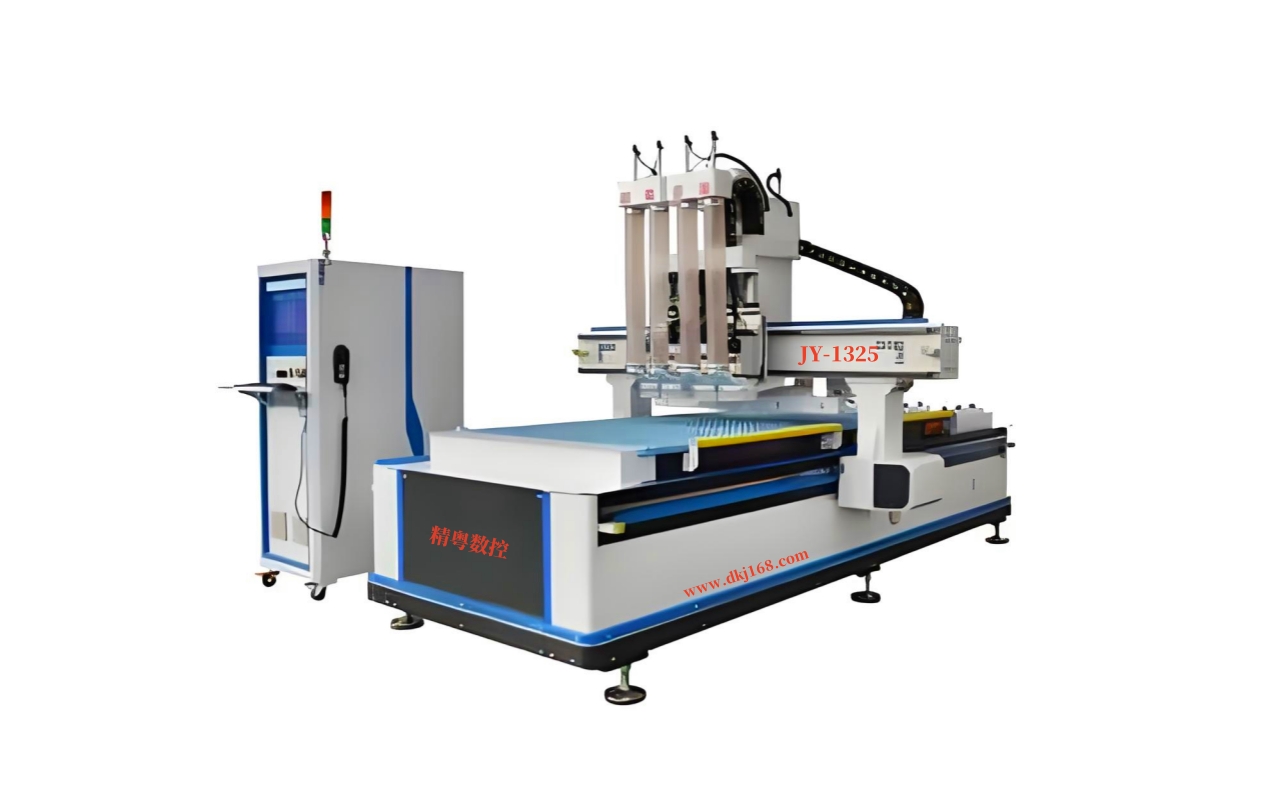

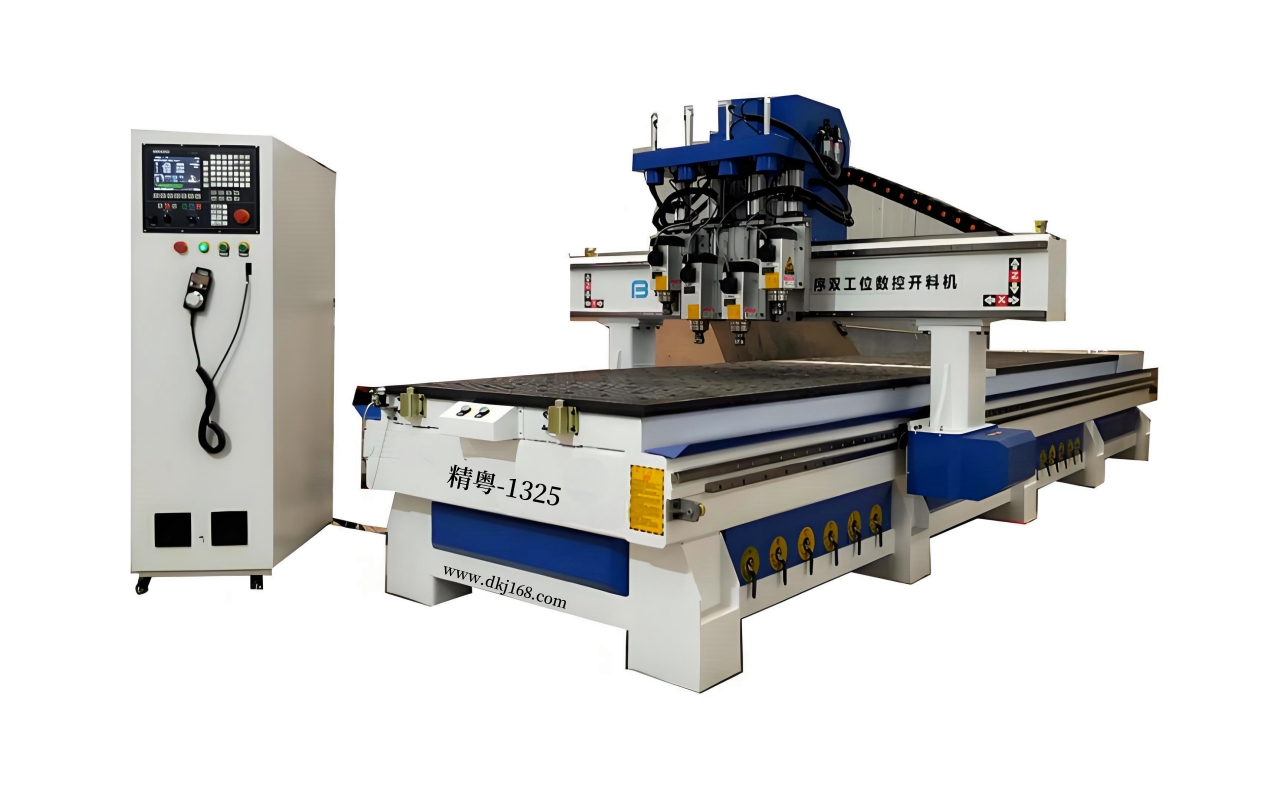

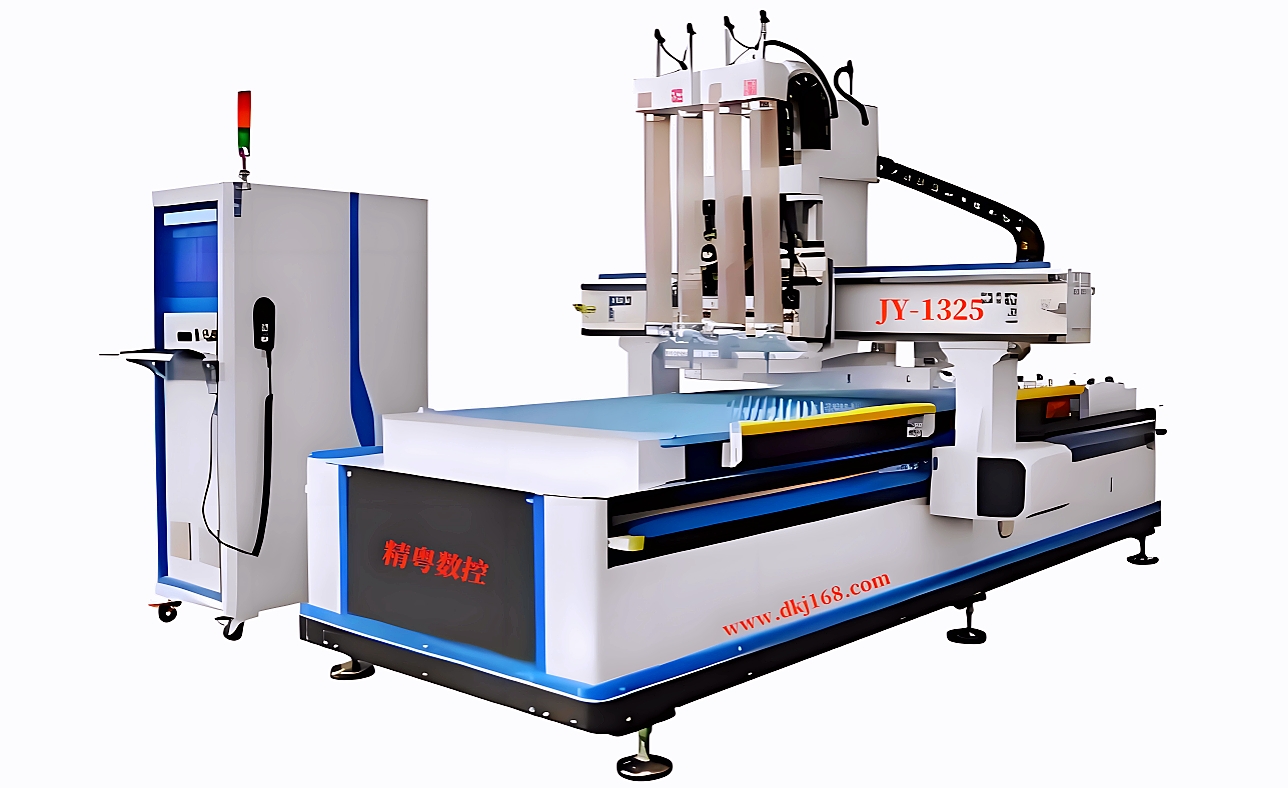

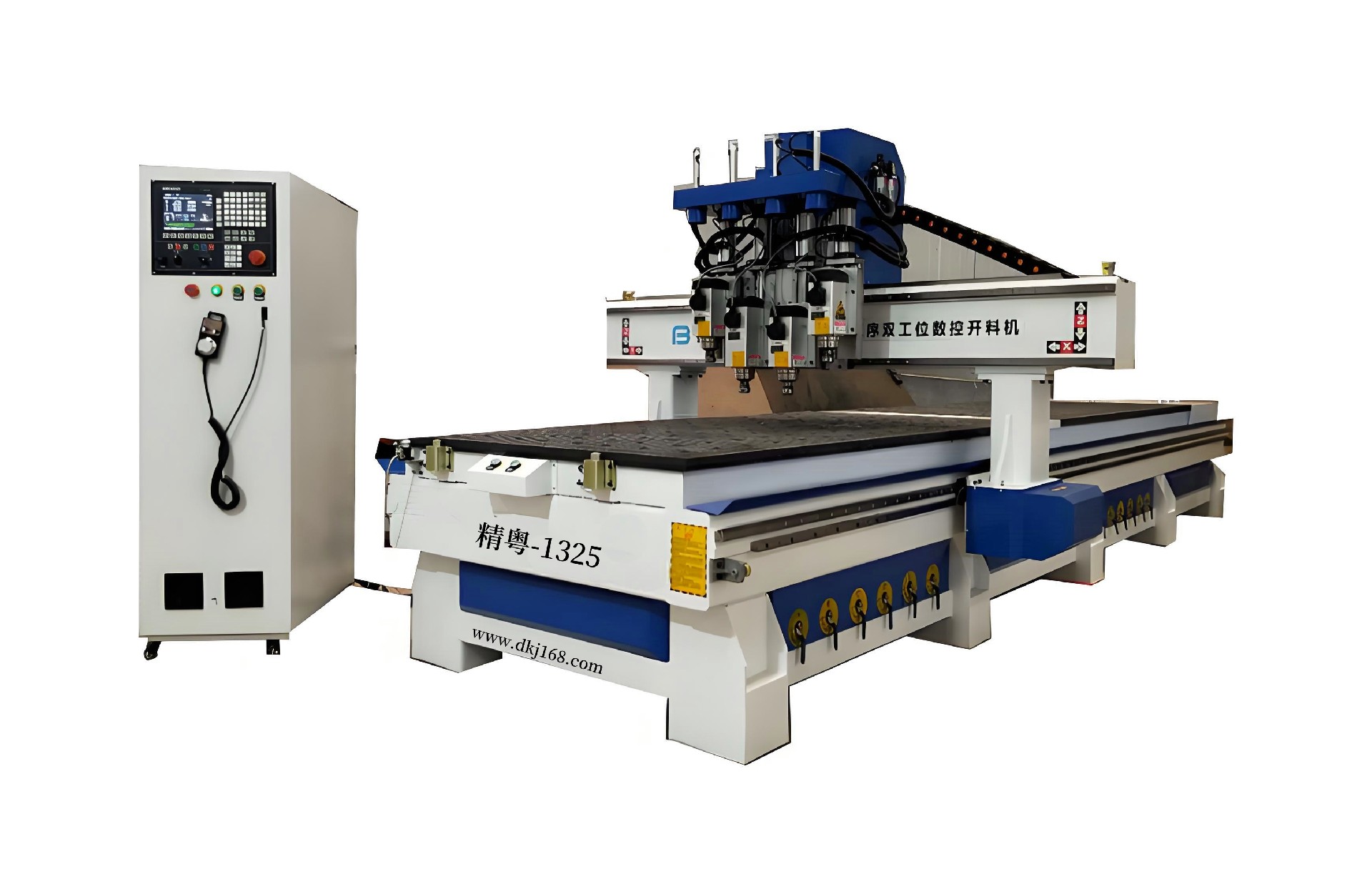

精粵數控JY-1325四工序開料機
機械稱 | JY-1325四工序數控開料機 | ||
硬件傳動部分 | |||
床身 | 高端開料機專用重型床身 無縫方管焊接 | 加工工藝 | 五面銑加工，人工時效處理增加硬度強度，消除內應力 |
龍門 | 龍門加厚加帶鋼 | ||
機頭結構 | 鋁合金 | ||
立柱 | 鑄鐵立柱 | 性能特點 | 負載能力大，強度高 |
表面處理工藝 | 打砂底漆處理，表面噴塑 | ||
有效行程 | 1300x2500mm | 進料高度 | 200mm |
導軌 | 銀泰25方形導軌 | 裝配工藝 | 打表安裝，高強度螺絲固定 |
齒條 | 臺灣新月1.5M斜齒高速高精齒條 | ||

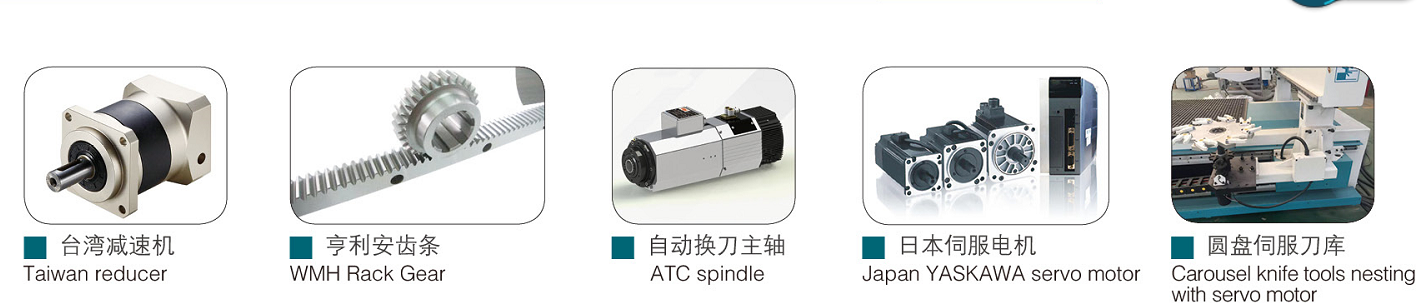

減速機 | 日本新寶精密減速機 | 減速比 | 1:8 |
Z軸絲桿 | 臺灣TBI絲桿 | 快鉆速度 | 12-15米/分鐘 |
驅動電機 | 日本安川伺服電機 | Z軸電機 | 抱閘功能，報警或斷電后防止刀具下落扎傷臺面 |
主軸電機 | 杰斯特6kw風冷主軸電機 0-18000轉/分鐘 | 優勢 | 四軸承，純銅線圈，強勁動力 |
電器元件部分 | |||
機柜 | 專業數控大機柜 | 電器元件 | 德力西正品電器件 |
變頻器 | 貝士德7.5kw變頻器 | 優勢 | 節能四合一變頻器，主軸預啟動，零秒切換刀具 |
電力布線 | 采用高柔屏蔽線纜，高強度拖鏈工業級布線 | 優勢 | 電力線、信號線、油路氣路分項排布 |
控制機柜內采用2.5平方純銅線 | 優勢 | 特級阻燃電線，環保材料，電阻小抗氧化 | |
限位開關 | 進口歐姆龍光電感應開關 | 作用 | 行程限位，保證機床坐標系精準 |
工作電壓 | 380v/50hz（三相四線） | ||
安全防護 | 三色警報燈/急停/欠壓過壓缺相漏電保護器 | ||
控制系統、功能、速度參數 | |||
控制系統 | 臺灣寶元MW2200運動控制系統 | 下料功能 | 一鍵下料＋二次除塵 |
定位功能 | 左定位＋前定位，翻板精準 | ||
排程加工 | 程序自動排序加工 | ||
自動對刀 | 自動校準刀具補償，更換刀具更方便 | ||
一鍵功能 | 一鍵啟動、暫停、急停按鈕 | ||
斷點續雕 | 斷電重新上電后，從斷點處繼續加工 | ||
臺面 | 真空吸附臺面，6分區，大吸力 | 真空泵 | 7.5kw水循環真空泵 |
吸塵裝置 | 吸塵支架＋150mm主管 | 吸塵器 | 5.5kw雙桶工業吸塵器 |
注油系統 | 電動微電腦注油泵 | 優勢 | 帶記憶功能，定時定量，全方位注油 |
空行速度 | 65米/分鐘 | 加工速度 | 15-20米/分鐘 |
整機重量 | 3.5t | 鈑金顏色 | 藍色 |
拆單軟件 | 北京云熙軟件 | ||
適用行業
◆行業：家具，板式家具，等木工行業。
◆其他行業：櫥柜門、展柜廠等很好選擇。
◆可應用于：鋁板切割行業、鋁板、鋁塑板、電木切割打孔、鋁蜂窩板、鋁型材、3D鏤花工藝、波浪板
生產、各類人造板 材異形開料、LED、霓虹燈槽形字面切割，吸塑燈箱模具制作。亞克力、銅板、PVC
板、人造石，MDF板 等各類板材加工
功能特性
◆本款機型為高強度床身機型。床身刨鋼，龍門式結構，導軌支撐面穩定。
◆主軸選配為高扭力恒功率電機，旋轉速度快，旋轉震動小，工作噪音小。
◆設備X、Y、Z三軸均采用方形直線導軌，承重冗余大，壽命長，對于高度CNC數控設備,方形直線導軌比
圓軌壽命長、精度高。
◆設備操作更簡單，設計更具人性化，使您在使用的過程中更加得心應手
